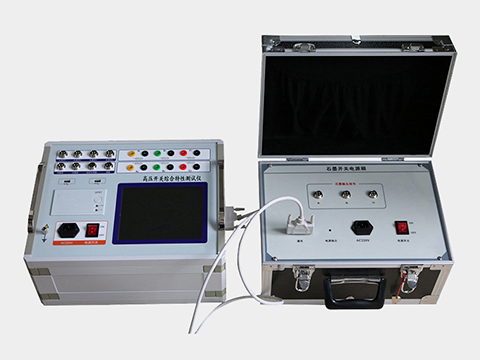

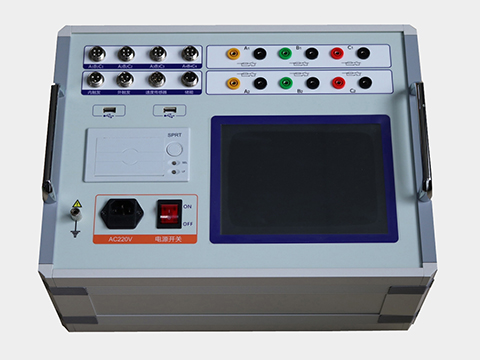

WSKC-HAS 斷路器雙端接地測試儀

各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試，為適應各種高壓開關動作特性測試的需要，開發研制的專用儀器，能夠準確地測量出各種電壓等級的少油、...

在線咨詢

全國熱線

15308636569

產品簡介 Product introduction

隨著社會的發展，人們對用電的安全可靠性要求越來越高，斷路器雙端接地測試儀（斷路器綜合測試儀）在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。斷路器雙端接地測試儀是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。
產品別稱：石墨觸頭高壓開關測試儀、石墨開關測試儀、高壓開關綜合特性測試儀、高壓開關特性測試儀、高壓開關動特性測試儀、斷路器雙端接地測試儀、合閘開關測試儀
參考標準：DL/GB1984-2003,DL/T846.3-2004

產品特點 Product features

1、石墨觸頭高壓開關測試儀有8.4寸彩色大屏，windows操作系統，人性化操作界面，界面直觀，觸摸屏，便于現場操作人員使用。
2、高速熱敏打印機，方便現場打印測試數據。
3、石墨觸頭高壓開關測試儀機內集成式操作電源，無須現場二次電源，現場使用方便快捷?？商峁〥C30～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
4、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
5、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
6、開關動作一次，得到所有數據及圖形。
7、主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
8、石墨開關測試儀配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
9、同時可測12路金屬觸頭斷口、6路主斷口和輔助斷口、6路合閘電阻、6路石墨開關測量。
10、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
11、石墨觸頭高壓開關測試儀內部抗干擾電路可滿足800KV變電站內可靠使用。

技術參數 Technical parameters

時間測量	12路固有分閘（合閘）時間
	分閘（合閘）相內不同期
	分閘（合閘）相間不同期之差
	合閘（分閘）彈跳時間（彈跳次數）
	測試范圍	0.01ms~20s
	分辨率	0.01ms
	測試范圍	20s~200s
	分辨率	0.1ms
	在200ms以內準確率	（0.1%t±0.1）ms
合閘電阻測量	3/6路固有分閘（合閘）時間
	分閘（合閘）相內不同期
	分閘（合閘）相間不同期
	合閘電阻投入時間
測量范圍	測量范圍	20~10KΩ
	分辨率	0.1Ω
	準確度	3%±1個字
石墨觸頭測量	3/6路固有分閘（合閘）時間
	分閘（合閘）相內不同期
	分閘（合閘）相間不同期
	測量電流：10A
速度測量	剛分（剛合）速度指定時間段（行程段或角度段）平均速度
測速范圍	1mm傳感器	0.01～25.00m/s
	0.1mm傳感器	0.001~2.50m/s
	0.5°角度傳感器	1周波/0.5°
行程范圍	動觸頭行程（行程）接觸行程（開距）過沖行程或返程（超程）
直線傳感器	直線傳感器	50mm
	測量范圍	0.1~50mm
	分辨率	0.1mm
360 線傳感器	360線傳感器	360°
	測量范圍	5-1000mm
	分辨率	0.5°
電流輸出	最大電流	20A
電流輸出	分辨率	0.01A
儀器電源	AC 220V ± 10%；50Hz ± 2%
直流電源輸出	DC10-260V連續可調
直流電源輸出	輸出電流≤ 20A(短時)
隔離開關	電壓輸出	DC35~260V（可調）
	電源輸出時間	0.01-20秒（可設置）
	斷口信號最大采集時間	200秒
	可測斷口合、分閘時間、三相不同期、彈跳時間及次數
主機體積	380×280×170mm
使用環 境	-20℃~+50℃
相對濕度	≤90%
